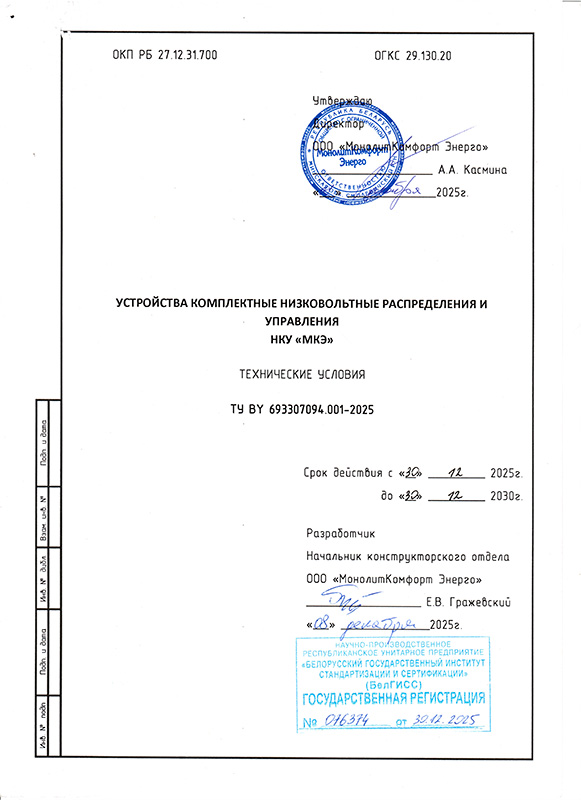

Технические условия НКУ «МКЭ» ТУ BY 693307094.001-2025
Технические условия. Устройства комплектные низковольтные распределения и управления НКУ «МКЭ» ТУ BY 693307094.001-2025

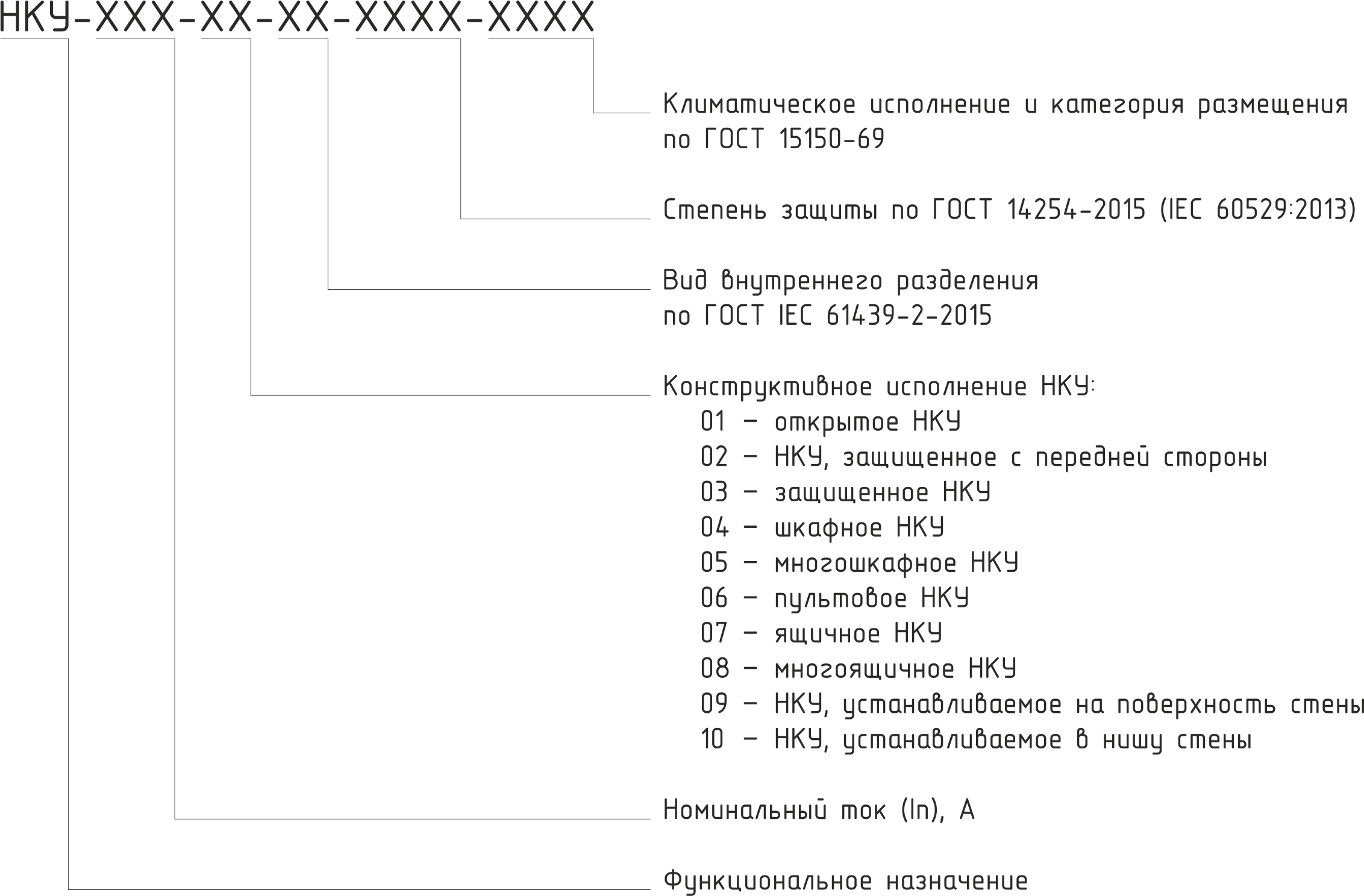

Структура условного обозначения устройств НКУ «МКЭ»
Структура условного обозначения НКУ «МКЭ»
Общая информация об устройствах НКУ «МКЭ»
Устройства комплектные низковольтные распределения и управления НКУ «МКЭ», предназначенные для использования на номинальное напряжение не свыше 1000 В переменного и 1500 В постоянного тока для применения в связи с генерированием, передачей, распределением и преобразованием электрической энергии, а также для управления оборудованием, потребляющим электрическую энергию в условиях умеренного и холодного климата.
Основные параметры устройств НКУ «МКЭ»
| Наименование параметра | Значение параметра |
|---|---|
| Номинальное напряжение (Un) | Не свыше 1000 В переменного и 1500 В постоянного тока |
| Номинальный ток (InA) | Не более 6300 А |
| Номинальная частота, (fn) | 50 Гц |
| Тип системы заземления по ГОСТ 30331.1-2013 (IEC 60364-1:2005) | TT/TN-C/TN-S/TN-C-S/IT |
| Вид внутреннего разделения | 2a/2b/3a/3b/4a/4b |
| Условия установки НКУ | НКУ для внутренней установки; НКУ для наружной установки; Стационарное НКУ; Передвижное НКУ |
| Встраивание в НКУ коммутационных устройств и комплектующих элементов | Стационарные части; Съемные и выдвижные части |
| Климатическое исполнение и категории размещения по ГОСТ 15150-69 | У3.1 |
| Защита от попадания твердых инородных предметов и проникновения воды ГОСТ 14254-2015 (IEC 60529:2013) | IP2X — IP6X |
| Срок службы, лет | Не менее 25 |
Габаритный чертеж устройств НКУ «МКЭ» Шкаф вводного выключателя
Габаритный чертеж устройств НКУ «МКЭ» (Шкаф вводного выключателя)
Габаритный чертеж устройств НКУ «МКЭ» Шкаф отходящих линий
Габаритный чертеж устройств НКУ «МКЭ» (Шкаф отходящих линий)
Габаритный чертеж устройств НКУ «МКЭ» Шкаф секционного выключателя
Габаритный чертеж устройств НКУ «МКЭ» (Шкаф секционного выключателя)
