Технические условия КСО «МКЭ» ТУ BY 693307094.003-2026

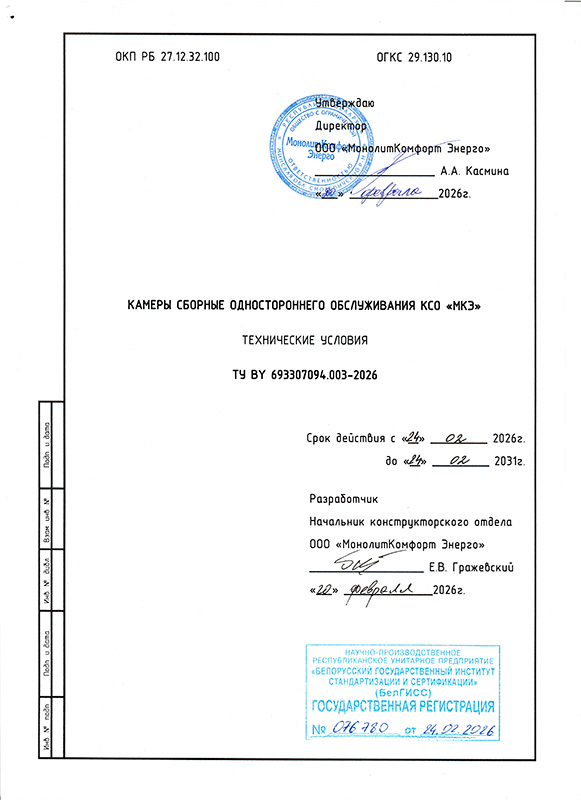

Технические условия. Камеры сборные одностороннего обслуживания КСО «МКЭ» ТУ BY 693307094.003-2026

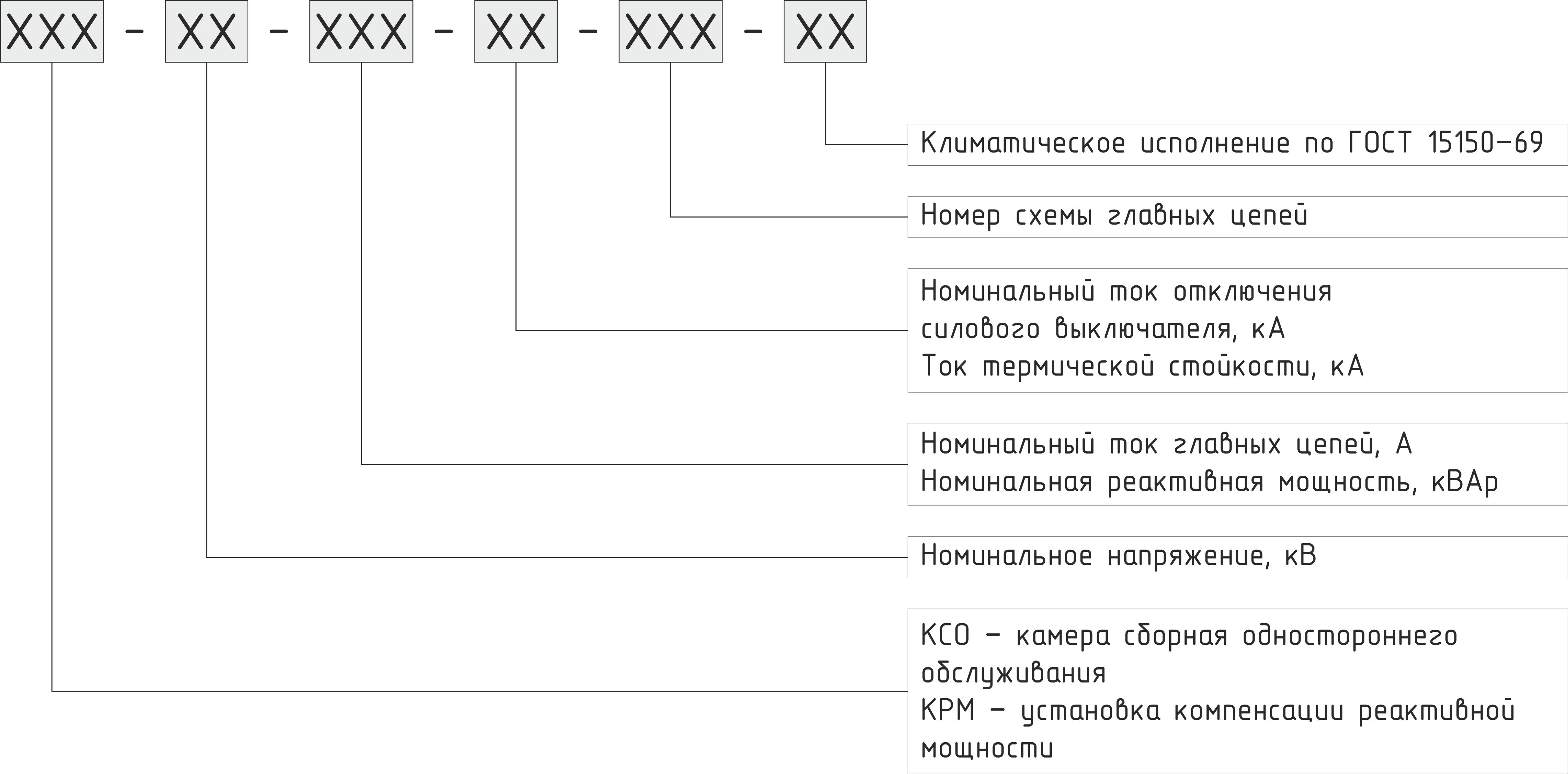

Структура условного обозначения камер КСО «МКЭ»
Структура условного обозначения КСО «МКЭ»
Основные параметры камер КСО «МКЭ»
| Наименование параметра | Значение |
|---|---|
| Номинальное напряжение, кВ | 6; 10 |
| Наибольшее рабочее напряжение, кВ | 7,2; 12 |
| Номинальный ток, А (сборных шин) | 630; 1000; 1250 |
| Номинальный ток, А (главных цепей) | 630; 1000; 1250 |
| Номинальный ток, А (предохранителей) | не более 200 |
| Номинальный ток, А (силовых выключателей) | 1000; 1250 |
| Номинальный ток, А (выключателей нагрузки) | 630 |
| Номинальный ток, А (разъединителей) | 630; 1000; 1250 |
| Номинальный ток трансформаторов тока, А | 50…1500 |
| Номинальный ток отключения силовых выключателей, кА | 20 |
| Номинальный ток отключения предохранителей, кА (с номинальным током не более 160 А) | 63 |
| Номинальный ток отключения предохранителей, кА (с номинальным током 200 А) | 50 |
| Ток термической стойкости главной цепи (3 с), кА | 20 |
| Ток электродинамической стойкости главной цепи, кА | 51 |
| Ток термической стойкости цепи заземления (1 с), кА | 20 |
| Ток электродинамической стойкости цепи заземления, кА | 51 |
| Нормированные параметры тока включения выключателей нагрузки (наибольший пик), кА | 51 |
| Нормированные параметры тока включения выключателей нагрузки (начальное действующее значение периодической составляющей), кА | 20 |
| Номинальные напряжения цепей управления и вспомогательных цепей, В (постоянный ток) | 110; 220 |
| Номинальные напряжения цепей управления и вспомогательных цепей, В (переменный ток) | 220 |
| Номинальные напряжения цепей освещения, В | 24 |
| Диапазон рабочих напряжений цепей электромагнитов отключения (постоянный ток), % | 70 – 110 |
| Диапазон рабочих напряжений цепей электромагнитов отключения (переменный ток), % | 65 – 120 |
| Диапазон рабочих напряжений остальных цепей управления и сигнализации (постоянный ток), % | 85 – 110 |
| Диапазон рабочих напряжений остальных цепей управления и сигнализации (переменный ток), % | 80 – 110 |
| Нормы испытаний изоляции главных цепей одноминутным напряжением 50 Гц (относительно земли), кВ | 42; 65 |
| Нормы испытаний изоляции главных цепей одноминутным напряжением 50 Гц (между контактами в разомкнутом положении), кВ | 42; 65 |
| Нормы испытаний изоляции главных цепей одноминутным напряжением 50 Гц (между контактами разъединителей и предохранителей), кВ | 48; 75 |
| Нормы испытаний изоляции главных цепей напряжением грозового импульса 1,2/50 мкс (относительно земли), кВ | 75; 125 |
| Нормы испытаний изоляции главных цепей напряжением грозового импульса 1,2/50 мкс (между контактами в разомкнутом положении), кВ | 75; 125 |
| Норма испытания изоляции цепей управления и вспомогательных цепей одноминутным напряжением 50 Гц, кВ | 2 |
| Электрическое сопротивление изоляции главных токоведущих цепей, МОм, не менее | 1000 |
| Электрическое сопротивление изоляции цепей управления и вспомогательных цепей, МОм, не менее | 1 |
| Ресурс по механической стойкости силовых выключателей (коммутационный модуль ISM15), циклов В–tп–О, не менее | 50000 |
| Ресурс по механической стойкости силовых выключателей (коммутационный модуль ISM15 Shell), циклов В–tп–О, не менее | 30000 |
| Ресурс по механической стойкости силовых выключателей (выключатель VM12), циклов В–tп–О, не менее | 50000 |
| Ресурс по механической стойкости выключателей нагрузки и разъединителей SL, циклов В–tп–О, не менее | 2000 |
| Ресурс по механической стойкости заземлителей с элегазовой изоляцией SL, циклов В–tп–О, не менее | 1000 |
| Ресурс по механической стойкости заземлителей с воздушной изоляцией SL, циклов В–tп–О, не менее | 1000 |
| Коммутационный ресурс силовых выключателей (при токе отключения 20 кА), циклов В–tп–О, не менее | 50 |
| Коммутационный ресурс выключателей нагрузки (при токе отключения 630 А), циклов В–tп–О, не менее | 100 |
| Собственное время включения выключателей нагрузки с электродвигательным приводом, с, не более | 9,0 |
| Собственное время включения выключателей нагрузки с электромагнитом включения, с, не более | 0,1 |
| Собственное время включения силовых выключателей, с, не более | 0,1 |
| Собственное время отключения выключателей нагрузки с электродвигательным приводом, с, не более | 9,0 |
| Собственное время отключения выключателей нагрузки с электромагнитом включения, с, не более | 0,1 |
| Собственное время отключения силовых выключателей, с, не более | 0,1 |
| Номинальная мощность высоковольтного конденсатора, кВАр | 150; 250; 450 |
| Срок службы до списания, лет, не менее | 30 |
| Климатическое исполнение и категории размещения по ГОСТ 15150-69 | У3.1 |
| Степень защиты по ГОСТ 14254-2015 | IP21; IP31 |
Общая информация о камерах КСО «МКЭ» схемы (001 … 028)
Камеры КСО «МКЭ» для схем 001 – 028 отличаются простой, надежной конструкцией и могут комплектоваться выключателем нагрузки автогазовым (ВНА), разъединителем высоковольтным с заземлителем (РВЗ), разъединителем высоковольтным (РВ) и заземлителем (З), измерительными трансформаторами напряжения (ТН), измерительными трансформаторами тока (ТТ), трансформаторами собственных нужд (ТСН), предохранителями, ограничителями перенапряжения (ОПН) и индикаторами короткого замыкания и замыкания на землю (ИКЗ).
Габаритный чертеж КСО «МКЭ» (схемы 001 … 028)
Габаритный чертеж камеры КСО «МКЭ» (схемы 001 … 028)
3D вид камер КСО «МКЭ» (схемы 001 … 028)
Схемы главных цепей КСО «МКЭ» (схемы 001 … 028)
Принципиальные схемы (Э6) камеры КСО «МКЭ» (схемы 001 … 028)
