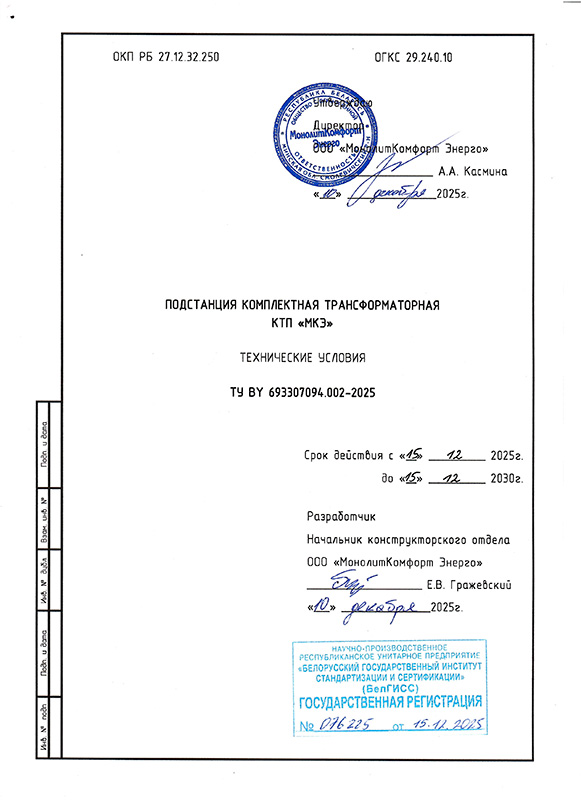

Технические условия подстанции комплектные трансформаторные КТП «МКЭ» ТУ BY 693307094.002-2025
Технические условия. Подстанции комплектные трансформаторные КТП «МКЭ» согласно ТУ BY 693307094.002-2025

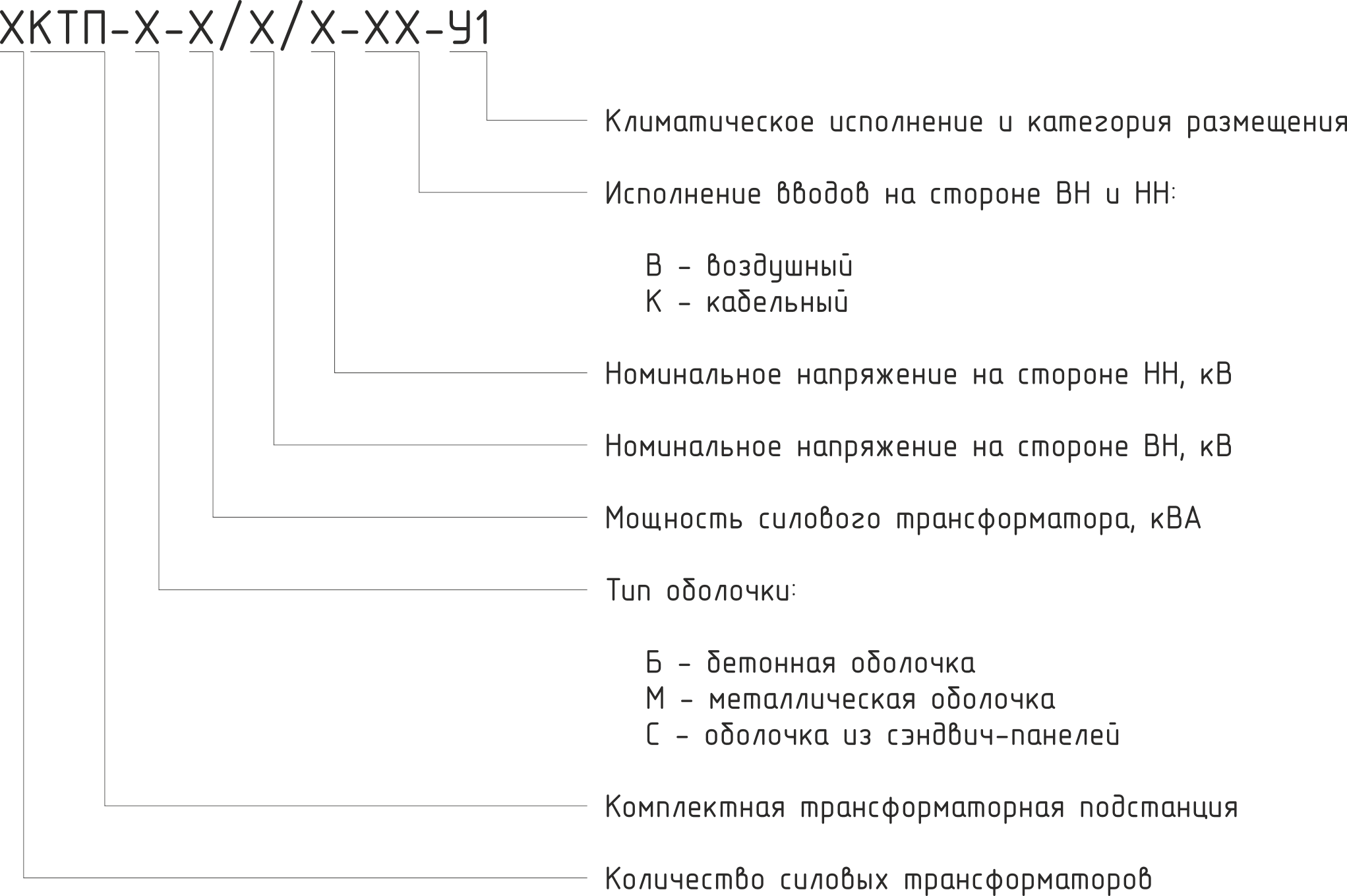

Структура условного обозначения подстанции комплектные трансформаторные КТП «МКЭ»
Структура условного обозначения. Подстанции комплектные трансформаторные КТП «МКЭ»
Общая информация о подстанциях комплектных трансформаторных КТП «МКЭ»
Подстанции комплектные трансформаторные КТП «МКЭ», предназначенную для приема, преобразования, распределения электрической энергии трехфазного переменного тока частотой 50 Гц в сетях с изолированной или компенсированной нейтралью на стороне высокого напряжения до 35кВ и глухозаземленной нейтралью на стороне низкого напряжения 0,23кВ; 0,4кВ; 0,69кВ в системах электроснабжения.
КТП применяются в системах электроснабжения жилищно-коммунальных, общественных объектов, промышленных предприятий, в том числе объектов нефтедобывающей промышленности, а также коттеджных поселков и зон индивидуальной застройки. В КТП может быть установлен сухой или маслонаполненный трансформатор.
КТП имеет два варианта исполнения:
- с кабельным вводом;
- с воздушным вводом.
Таблица 1 – Основные параметры подстанции комплектных трансформаторных КТП «МКЭ»
| Наименование параметра | Значение параметра для мощности силового трансформатора, кВА |
|---|---|
| Мощность трансформатора, кВА | 63-16000 |
| Группа соединений трансформатора | ∆/Yo -11; Y/Yo - 0; Y/Zн - 11 |
| Номинальное напряжение на стороне ВН, кВ | 6,0; 10,0; 20,0; 35,0 |
| Наибольшее рабочее напряжение на стороне ВН, кВ по ГОСТ 721-77 | 7,2; 12,0; 24,0; 40,5 |
| Номинальное напряжение на стороне НН, кВ по ГОСТ 21128-83 | 0,23; 0,4; 0,69 |
| Номинальный ток сборных шин устройства ввода со стороны ВН, А | 630-3150 |
| Номинальный ток сборных шин устройства ввода со стороны НН, А | 100-8000 |
| Частота переменного тока, Гц | 50 |
| Уровень изоляции по ГОСТ 1516.3-96 | а. с сухим трансформатором — Облегченная изоляция; б. с масляным трансформатором — Нормальная изоляция |
| Климатическое исполнение и категории размещения по ГОСТ 15150-69 | У1 |
| Степень защиты по ГОСТ 14254-2015 (IEC 60529:2013) | IP23; IP44; IP54 |
| Срок службы, лет | Не менее 25 |
Общий 3D вид подстанции комплектной трансформаторной в металлическом корпусе КТП «МКЭ»
Общий 3D вид подстанции комплектной трансформаторной в бетонном корпусе КТП «МКЭ»
Альбом типовых решений для 2КТП-Б для трансформаторов мощностью 100 – 630кВА
Таблица 2 – Оборудование применяемое в 2КТП-Б
Типовое решение №2001
КТП «МКЭ» мощностью не более 160кВА (3000х6500х2700 мм) с моноблоками установленными на стороне РУВН с однорядным расположением
Типовое решение №2002
КТП «МКЭ» мощностью не более 160кВА (3000х6500х2700 мм) с КРУ «МКЭ» с твердой изоляцией (схемы 301 - 322) установленными на стороне РУВН с однорядным расположением
Типовое решение №2003
КТП «МКЭ» мощностью не более 250кВА (3000х8000х2700 мм) с моноблоками установленными на стороне РУВН с однорядным расположением
Типовое решение №2004
КТП «МКЭ» мощностью не более 250кВА (3000х8000х2700 мм) с КРУ «МКЭ» с твердой изоляцией (схемы 301 - 322) установленными на стороне РУВН с однорядным расположением
Типовое решение №2005
КТП «МКЭ» мощностью не более 250кВА (3000х8540х2700 мм) с моноблоками установленными на стороне РУВН с однорядным расположением
Типовое решение №2006
КТП «МКЭ» мощностью не более 250кВА (3000х8540х2700 мм) с КРУ «МКЭ» с твердой изоляцией (схемы 301 - 322) установленными на стороне РУВН с однорядным расположением
Типовое решение №2007
КТП «МКЭ» мощностью не более 250кВА (3200х6500х2700 мм) с моноблоками установленными на стороне РУВН с угловым расположением
Типовое решение №2008
КТП «МКЭ» мощностью не более 250кВА (3200х6500х2700 мм) с КРУ «МКЭ» с твердой изоляцией (схемы 301 - 322) установленными на стороне РУВН с угловым расположением
Типовое решение №2009
КТП «МКЭ» не более 250кВА (3200х6700х2700 мм) с моноблоками установленными на стороне РУВН с однорядным расположением
Типовое решение №2010
КТП «МКЭ» не более 250кВА (3200х6500х2700 мм) с КРУ «МКЭ» с твердой изоляцией (схемы 301 - 322) установленными на стороне РУВН с однорядным расположением
Типовое решение №2011
КТП «МКЭ» мощностью не более 250кВА (3200х6700х2700 мм) с моноблоками установленными на стороне РУВН с двухрядным расположением
Типовое решение №2012
КТП «МКЭ» мощностью не более 250кВА (3200х7500х2700 мм) с КСО «МКЭ» (схемы 001 - 100) установленными на стороне РУВН с двухрядным расположением
Типовое решение №2013
КТП «МКЭ» мощностью не более 630кВА (3500х7100х2700 мм) с моноблоками установленными на стороне РУВН с однорядным расположением
Типовое решение №2014
КТП «МКЭ» мощностью не более 630кВА (3500х7100х2700 мм) с КРУ «МКЭ» с твердой изоляцией (схемы 301 - 322) установленными на стороне РУВН с однорядным расположением
Типовое решение №2015
КТП «МКЭ» мощностью не более 630кВА (3500х7500х2700 мм) с КСО «МКЭ» с элегазовой изоляцией (схемы 901 – 940) установленными на стороне РУВН с однорядным расположением
Типовое решение №2016
КТП «МКЭ» мощностью не более 630кВА (3500х7300х2700 мм) с моноблоками установленными на стороне РУВН с двухрядным расположением
Типовое решение №2017
КТП «МКЭ» мощностью не более 630кВА (3500х7300х2700 мм) с КРУ «МКЭ» с твердой изоляцией (схемы 301 - 322) установленными на стороне РУВН с двухрядным расположением
Типовое решение №2018
КТП «МКЭ» мощностью не более 630кВА (3500х8400х2700 мм) с КСО «МКЭ» с элегазовой изоляцией (схемы 901 – 940) установленными на стороне РУВН с угловым расположением
Типовое решение №2019
КТП «МКЭ» мощностью не более 630кВА (3500х8400х2700 мм) с моноблоками установленными на стороне РУВН с угловым расположением
Типовое решение №2020
КТП «МКЭ» мощностью не более 630кВА (3500х8400х2700 мм) с КРУ «МКЭ» с твердой изоляцией (схемы 301 - 322) установленными на стороне РУВН с угловым расположением
Типовое решение №2021
КТП «МКЭ» мощностью не более 630кВА (3500х8400х2700 мм) с КРУ «МКЭ» малогабаритного исполнения (схемы 201 - 227) установленными на стороне РУВН с угловым расположением
