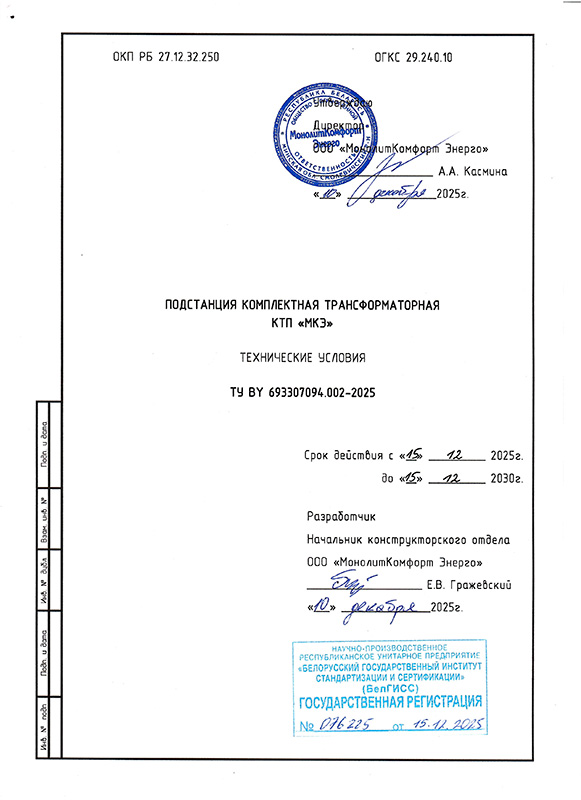

Технические условия подстанции комплектные трансформаторные КТП «МКЭ» ТУ BY 693307094.002-2025
Технические условия. Подстанции комплектные трансформаторные КТП «МКЭ» согласно ТУ BY 693307094.002-2025

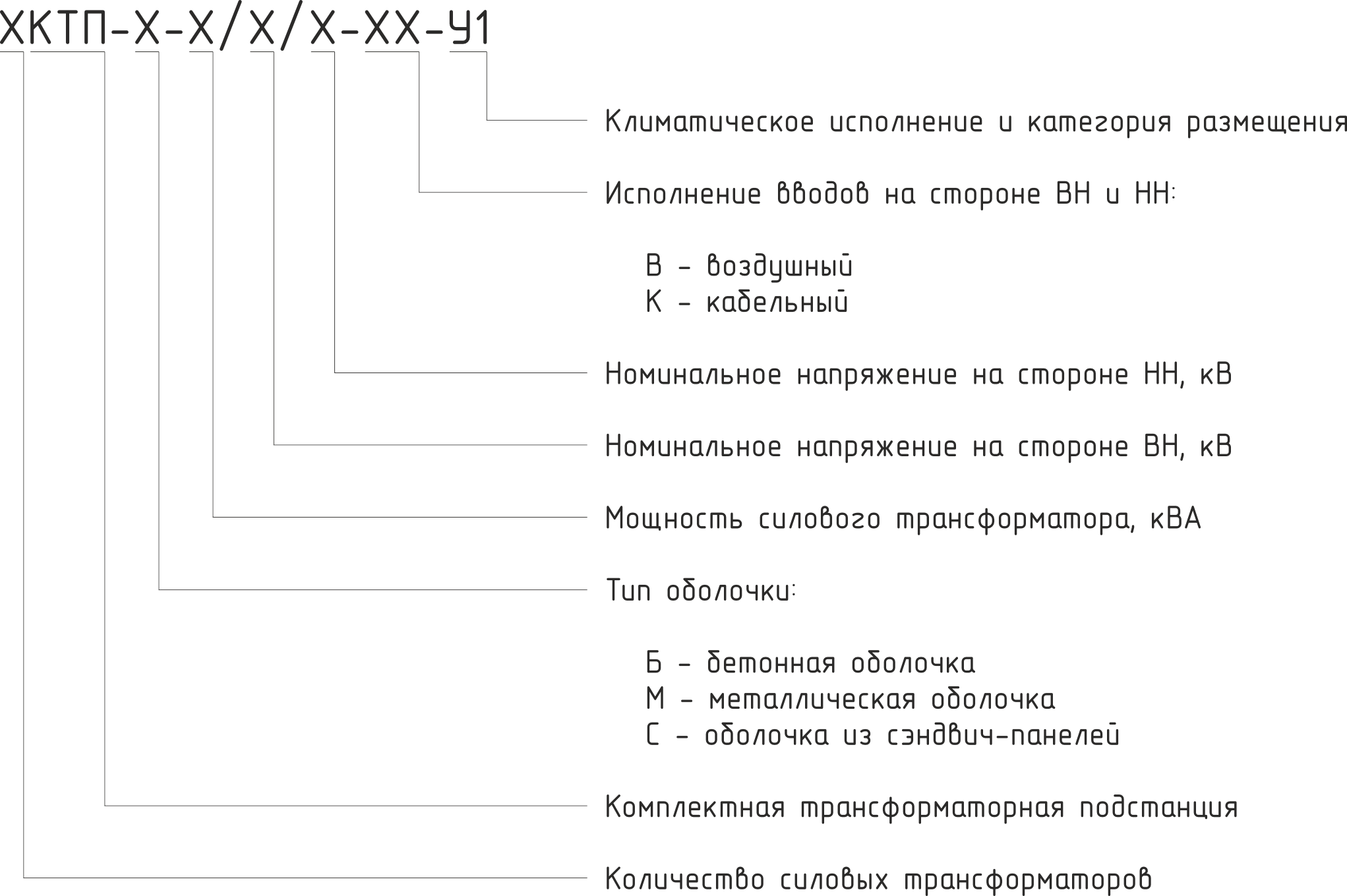

Структура условного обозначения подстанции комплектные трансформаторные КТП «МКЭ»
Структура условного обозначения. Подстанции комплектные трансформаторные КТП «МКЭ»
Общая информация о подстанциях комплектных трансформаторных КТП «МКЭ»
Подстанции комплектные трансформаторные КТП «МКЭ», предназначенную для приема, преобразования, распределения электрической энергии трехфазного переменного тока частотой 50 Гц в сетях с изолированной или компенсированной нейтралью на стороне высокого напряжения до 35кВ и глухозаземленной нейтралью на стороне низкого напряжения 0,23кВ; 0,4кВ; 0,69кВ в системах электроснабжения.
КТП применяются в системах электроснабжения жилищно-коммунальных, общественных объектов, промышленных предприятий, в том числе объектов нефтедобывающей промышленности, а также коттеджных поселков и зон индивидуальной застройки. В КТП может быть установлен сухой или маслонаполненный трансформатор.
КТП имеет два варианта исполнения:
- с кабельным вводом;
- с воздушным вводом.
Основные параметры подстанции комплектных трансформаторных КТП «МКЭ»
| Наименование параметра | Значение параметра для мощности силового трансформатора, кВА |
|---|---|
| Мощность трансформатора, кВА | 63-16000 |
| Группа соединений трансформатора | ∆/Yo -11; Y/Yo - 0; Y/Zн - 11 |
| Номинальное напряжение на стороне ВН, кВ | 6,0; 10,0; 20,0; 35,0 |
| Наибольшее рабочее напряжение на стороне ВН, кВ по ГОСТ 721-77 | 7,2; 12,0; 24,0; 40,5 |
| Номинальное напряжение на стороне НН, кВ по ГОСТ 21128-83 | 0,23; 0,4; 0,69 |
| Номинальный ток сборных шин устройства ввода со стороны ВН, А | 630-3150 |
| Номинальный ток сборных шин устройства ввода со стороны НН, А | 100-8000 |
| Частота переменного тока, Гц | 50 |
| Уровень изоляции по ГОСТ 1516.3-96 | а. с сухим трансформатором — Облегченная изоляция; б. с масляным трансформатором — Нормальная изоляция |
| Климатическое исполнение и категории размещения по ГОСТ 15150-69 | У1 |
| Степень защиты по ГОСТ 14254-2015 (IEC 60529:2013) | IP23; IP44; IP54 |
| Срок службы, лет | Не менее 25 |
Общий 3D вид подстанции комплектной трансформаторной в металлическом корпусе КТП «МКЭ»
Общий 3D вид подстанции комплектной трансформаторной в бетонном корпусе КТП «МКЭ»
Альбом типовых решений для 2КТП-Б для трансформаторов мощностью 100 – 630кВА
Таблица применяемого оборудования 2КТП-Б
| Номер типового решения | Ширина КТП, мм | Длина КТП, мм | 100 кВА | 160 кВА | 250 кВА | 400 кВА | 630 кВА | Тип оборудования РУВН | Компоновка РУВН | Подключение РУНН к Т1, Т2 | Наименование типового решения |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 2001 | 3000 | 6500+ | Да | Да | – | – | – | Моноблок - 6 шт. (МАХ) | 1 ряд | Одностороннее | 2001-2КТП-Б-160-3000-6500-моноблок-1-ряд |
| 2002 | 3000 | 6500+ | Да | Да | – | – | – | КРУ 300 - 6 шт. (МАХ) | 1 ряд | Одностороннее | 2002-2КТП-Б-160-3000-6500-КРУ-300-1-ряд |
| 2003 | 3000 | 8000 | Да | Да | Да | – | – | Моноблок - 6 шт. (МАХ) | 1 ряд | Двухстороннее | 2003-2КТП-Б-250-3000-8000-моноблок-1-ряд |
| 2004 | 3000 | 8000 | Да | Да | Да | – | – | КРУ 300 - 6 шт. (МАХ) | 1 ряд | Двухстороннее | 2004-2КТП-Б-250-3000-8000-КРУ-300-1-ряд |
| 2005 | 3000 | 8540+ | Да | Да | Да | Да | Да | Моноблок - 6 шт. (МАХ) | 1 ряд | Двухстороннее | 2005-2КТП-Б-630-3000-8540-моноблок-1-ряд |
| 2006 | 3000 | 8540+ | Да | Да | Да | Да | Да | КРУ 300 - 6 шт. (МАХ) | 1 ряд | Двухстороннее | 2006-2КТП-Б-630-3000-8540-КРУ-300-1-ряд |
| 2007 | 3000 | 8540+ | Да | Да | Да | – | – | Моноблок - 8 шт. (МАХ) | Угловое | Двухстороннее | 2007-2КТП-Б-250-3000-8540-моноблок-угловое |
| 2008 | 3000 | 8540+ | Да | Да | Да | – | – | КРУ 300 - 8 шт. (МАХ) | Угловое | Двухстороннее | 2008-2КТП-Б-250-3000-8540-КРУ-300-угловое |
| 2009 | 3200 | 6700+ | Да | Да | Да | – | – | Моноблок - 6 шт. (МАХ) | 1 ряд | Одностороннее | 2009-2КТП-Б-250-3200-6500-моноблок-1-ряд |
| 2010 | 3200 | 6700+ | Да | Да | Да | – | – | КРУ 300 - 6 шт. (МАХ) | 1 ряд | Одностороннее | 2010-2КТП-Б-250-3200-6500-КРУ-300-1-ряд |
| 2011 | 3200 | 6700+ | Да | Да | Да | – | – | Моноблок - 8 шт. (МАХ) | 2 ряда | Одностороннее | 2011-2КТП-Б-250-3200-6700-моноблок-2-ряда |
| 2012 | 3200 | 7500+ | Да | Да | Да | – | – | КСО 000 - 6 шт. (МАХ) | 2 ряда | Одностороннее | 2012-2КТП-Б-250-3200-7500-КСО-000-2-ряда |
| 2013 | 3500 | 7100 | Да | Да | Да | Да | Да | Моноблок - 8 шт. (МАХ) | 1 ряд | Одностороннее | 2013-2КТП-Б-630-3500-7100-моноблок-1-ряд |
| 2014 | 3500 | 7100 | Да | Да | Да | Да | Да | КРУ 300 - 6 шт. (МАХ) | 1 ряд | Одностороннее | 2014-2КТП-Б-630-3500-7100-КРУ-300-1-ряд |
| 2015 | 3500 | 7500 | Да | Да | Да | Да | Да | КСО 900 - 8 шт. (МАХ) | 1 ряд | Одностороннее | 2015-2КТП-Б-630-3500-7500-КСО-900-1-ряд |
| 2016 | 3500 | 7300 | Да | Да | Да | Да | Да | Моноблок - 10 шт. (МАХ) | 2 ряда | Одностороннее | 2016-2КТП-Б-630-3500-7300-моноблок-2-ряда |
| 2017 | 3500 | 7300 | Да | Да | Да | Да | Да | КРУ 300 - 8 шт. (МАХ) | 2 ряда | Одностороннее | 2017-2КТП-Б-630-3500-7300-КРУ-300-2-ряда |
| 2018 | 3500 | 8400+ | Да | Да | Да | Да | Да | КСО 900 - 10 шт. (МАХ) | Угловое | Одностороннее | 2018-2КТП-Б-630-3500-8400-КСО-900-угловое |
| 2019 | 3500 | 8400+ | Да | Да | Да | Да | Да | Моноблок - 10 шт. (МАХ) | Угловое | Одностороннее | 2019-2КТП-Б-630-3500-8400-моноблок-угловое |
| 2020 | 3500 | 8400+ | Да | Да | Да | Да | Да | КРУ 300 - 10 шт. (МАХ) | Угловое | Одностороннее | 2020-2КТП-Б-630-3500-8400-КРУ-300-угловое |
| 2021 | 3500 | 8400+ | Да | Да | Да | Да | Да | КРУ 200 - 6 шт. (МАХ) | Угловое | Одностороннее | 2021-2КТП-Б-630-3500-8400-КРУ-200-угловое |
Типовое решение №2001
КТП «МКЭ» мощностью не более 160кВА (3000х6500х2700 мм) с моноблоками установленными на стороне РУВН с однорядным расположением
Типовое решение №2002
КТП «МКЭ» мощностью не более 160кВА (3000х6500х2700 мм) с КРУ «МКЭ» с твердой изоляцией (схемы 301 – 322) установленными на стороне РУВН с однорядным расположением
Типовое решение №2003
КТП «МКЭ» мощностью не более 250кВА (3000х8000х2700 мм) с моноблоками установленными на стороне РУВН с однорядным расположением
Типовое решение №2004
КТП «МКЭ» мощностью не более 250кВА (3000х8000х2700 мм) с КРУ «МКЭ» с твердой изоляцией (схемы 301 – 322) установленными на стороне РУВН с однорядным расположением
Типовое решение №2005
КТП «МКЭ» мощностью не более 250кВА (3000х8540х2700 мм) с моноблоками установленными на стороне РУВН с однорядным расположением
Типовое решение №2006
КТП «МКЭ» мощностью не более 250кВА (3000х8540х2700 мм) с КРУ «МКЭ» с твердой изоляцией (схемы 301 – 322) установленными на стороне РУВН с однорядным расположением
Типовое решение №2007
КТП «МКЭ» мощностью не более 250кВА (3200х6500х2700 мм) с моноблоками установленными на стороне РУВН с угловым расположением
Типовое решение №2008
КТП «МКЭ» мощностью не более 250кВА (3200х6500х2700 мм) с КРУ «МКЭ» с твердой изоляцией (схемы 301 – 322) установленными на стороне РУВН с угловым расположением
Типовое решение №2009
КТП «МКЭ» не более 250кВА (3200х6700х2700 мм) с моноблоками установленными на стороне РУВН с однорядным расположением
Типовое решение №2010
КТП «МКЭ» не более 250кВА (3200х6500х2700 мм) с КРУ «МКЭ» с твердой изоляцией (схемы 301 – 322) установленными на стороне РУВН с однорядным расположением
